Dobras em mídias multicamadas: como lidar com camadas de densidade graduada Introdução
Com o avanço da tecnologia de filtração, espera-se que os cartuchos de filtro industriais ofereçam maior eficiência de filtração, maior capacidade de retenção de sujeira, menor perda de pressão e maior vida útil. Para atender a esses requisitos exigentes, os fabricantes utilizam cada vez mais meios filtrantes multicamadas com estruturas de densidade graduada em vez dos materiais tradicionais de camada única.
Os meios filtrantes de densidade graduada consistem em múltiplas camadas de filtração com estruturas de poros progressivamente mais finas. As camadas externas retêm partículas maiores, enquanto as camadas internas removem contaminantes progressivamente menores. Esse mecanismo de filtração em estágios maximiza a retenção de contaminantes, reduz a perda de pressão e prolonga significativamente a vida útil do cartucho filtrante.
No entanto, a fabricação de cartuchos filtrantes com meios filtrantes multicamadas apresenta desafios únicos. Materiais diferentes frequentemente possuem espessuras, rigidez, elasticidade e propriedades térmicas variáveis. Sem a tecnologia de plissagem adequada e o controle de processo, os fabricantes podem enfrentar distorção das pregas, separação dos meios filtrantes, espaçamento inconsistente entre as pregas ou desempenho de filtração reduzido.
Este artigo explora os desafios da plissagem de meios filtrantes de densidade graduada e explica como os modernos equipamentos de plissagem e técnicas de produção garantem a fabricação consistente e de alta qualidade de cartuchos filtrantes.

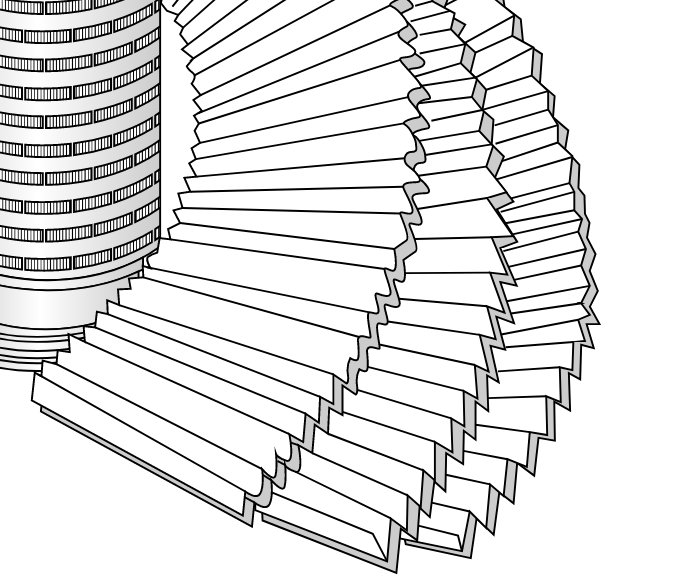

Entendendo os Meios Filtrantes de Densidade Gradual
Ao contrário dos meios filtrantes convencionais de camada única, os meios de densidade graduada combinam duas ou mais camadas de filtração em uma estrutura composta. Uma construção típica inclui:
Camada externa grossa para capturar partículas grandes.
Camada de transição intermediária para distribuição da carga de partículas
Camada interna de filtração fina para remoção de contaminantes microscópicos.
Camada de suporte para manter a estabilidade estrutural.
À medida que o fluido flui através do meio filtrante, os contaminantes são capturados progressivamente, em vez de se acumularem apenas na superfície. Esse mecanismo de filtração em profundidade aumenta a capacidade de retenção de sujeira e prolonga a vida útil do filtro.
Meios de densidade graduada são amplamente utilizados em:
Tratamento de água
Pré-filtração por osmose reversa
Processamento de alimentos e bebidas
Filtração farmacêutica
Fabricação de eletrônicos
Processamento químico
filtração de processos industriais
Desafios da Pregueação de Mídias Multicamadas
Embora os meios filtrantes de densidade graduada ofereçam desempenho de filtração superior, eles são mais difíceis de processar do que os materiais de camada única.
Os desafios comuns na fabricação incluem:
Formação de pregas irregulares
Deslocamento de camadas durante o plissamento
Delaminação entre camadas
Tensão excessiva do material
Rugas ou enrugamento
Altura da prega variável
Estabilidade estrutural reduzida
Cada camada pode reagir de forma diferente às forças de flexão, tornando a formação precisa das pregas mais complexa.
Manutenção do alinhamento das camadas
Um dos requisitos mais importantes na plissagem multicamadas é manter o alinhamento perfeito entre todas as camadas de filtração.
Se as camadas se deslocarem durante a produção, os problemas podem incluir:
Eficiência de filtragem reduzida
Distribuição de fluxo inconsistente
Vedação deficiente durante a soldagem da tampa final
Aumento do risco de bypass
Menor resistência mecânica
As máquinas de pregas modernas utilizam sistemas de guia de precisão para manter todas as camadas sincronizadas durante todo o processo de pregas.
O controle automático de tensão garante que todos os materiais se movam juntos a velocidades idênticas, sem esticar ou deslizar.
Controle da tensão do material
Diferentes materiais de filtração apresentam diferentes propriedades mecânicas.
Por exemplo:
O polipropileno (PP) pode ser relativamente flexível.
As camadas de suporte de poliéster são geralmente mais resistentes.
Os meios de fibra de vidro são mais quebradiços.
Os materiais de membrana requerem manuseio cuidadoso.
Aplicar tensão excessiva pode danificar as delicadas camadas de filtração, enquanto tensão insuficiente pode resultar na formação instável de pregas.
Os equipamentos avançados de plissagem incorporam sistemas programáveis de controle de tensão que ajustam continuamente a alimentação do material de acordo com as características de cada camada do tecido.
Isso permite que os fabricantes processem meios compostos complexos com excelente consistência.

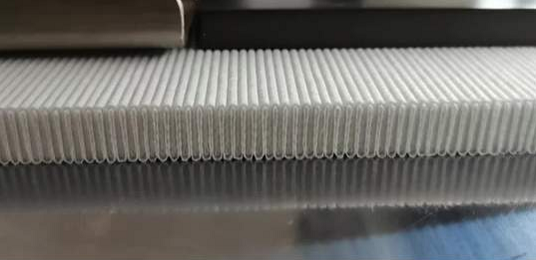

Otimizando a geometria das pregas
A geometria das pregas afeta diretamente o desempenho do cartucho.
Pregações bem desenhadas proporcionam:
Área de filtração efetiva maior
Distribuição uniforme do fluido
Redução da queda de pressão
Capacidade aprimorada de retenção de sujeira
Melhor estabilidade mecânica
Para meios filtrantes de densidade graduada, manter um espaçamento uniforme entre as pregas torna-se ainda mais importante, pois pregas inconsistentes podem causar restrição localizada do fluxo e carregamento desigual de contaminantes.
Os sistemas de plissagem servoacionados proporcionam um controle preciso sobre:
Altura da prega
Inclinação da prega
Espaçamento das pregas
Ângulo da prega
consistência de dobragem
Esses parâmetros ajudam a maximizar tanto a eficiência da filtragem quanto a durabilidade do cartucho.
Selecionando o equipamento de pregas adequado
Nem todas as máquinas de plissagem são adequadas para processar meios de filtração multicamadas.
As modernas máquinas automáticas de pregas projetadas para materiais compósitos geralmente apresentam as seguintes características:
Sistemas de alimentação controlados por servo
Ajuste de tensão independente
Rolos de pregas de precisão
alinhamento automático de mídia
Receitas de produção programáveis
Monitoramento de processos em tempo real
Essas características permitem que os fabricantes alternem rapidamente entre diferentes construções de mídia, mantendo a qualidade consistente do produto.
Integração do plissamento com os processos subsequentes
A prega é apenas a primeira etapa na produção de cartuchos de filtro.
Após a prega, o tecido normalmente passa por diversas etapas adicionais de fabricação, incluindo:
Corte de precisão
Soldagem de costura central
Instalação do núcleo interno
Conjunto da gaiola externa
Soldagem da tampa final
Soldagem de adaptador
Inspeção de qualidade
Embalagem
A formação adequada das pregas simplifica essas operações subsequentes, garantindo dimensões consistentes do cartucho e alinhamento preciso dos componentes.
As pregas bem formadas também melhoram a soldagem da tampa, criando superfícies de contato uniformes entre o fluido e os componentes plásticos.
Soldagem avançada de tampas de extremidade por infravermelho
Após a prega e a montagem, o elemento filtrante é selado permanentemente com tampas de plástico nas extremidades.
Os fabricantes modernos utilizam cada vez mais a tecnologia de soldagem infravermelha sem contato, pois ela oferece diversas vantagens em relação à soldagem tradicional por placa quente.
Os benefícios incluem:
Aquecimento uniforme
Ligação molecular forte
Deformação reduzida do material
Superfícies de solda mais limpas
Precisão dimensional aprimorada
Vedação consistente à prova de vazamentos
Sistemas avançados de aquecimento por infravermelho, equipados com tecnologia de resfriamento a água, proporcionam ainda maior estabilidade de temperatura durante a produção contínua. Ao evitar o superaquecimento e manter condições de aquecimento precisas, esses sistemas produzem soldas confiáveis, protegendo materiais de densidade graduada delicados contra danos térmicos.
Essa combinação de pregas de precisão e tecnologia de soldagem avançada garante que o cartucho final mantenha tanto a integridade estrutural quanto o desempenho de filtragem.
Controle de qualidade para cartuchos de filtro multicamadas
Um controle de qualidade abrangente é essencial na fabricação de cartuchos com mídias de densidade graduada.
Os procedimentos típicos de inspeção incluem: Inspeção visual
Os operadores verificam:
Espaçamento uniforme das pregas
Alinhamento de camadas
Limpeza da superfície
Qualidade da solda
Inspeção Dimensional
As medições confirmam:
Comprimento do cartucho
Diâmetro
Altura da prega
consistência das pregas
Teste de queda de pressão
O teste de fluxo avalia a perda de pressão através do cartucho para garantir a movimentação eficiente do fluido. Teste de Eficiência de Filtragem
Os testes de retenção de partículas comprovam que o meio filtrante de densidade graduada atinge o desempenho de filtração exigido. Teste de Integridade
Os testes de pressão e de vazamento confirmam que o cartucho finalizado está completamente vedado e livre de vazamentos.
Aplicações de cartuchos de filtro plissados de densidade graduada
Os cartuchos plissados multicamadas são utilizados em diversas aplicações de filtração exigentes, incluindo:
Pré-filtração por osmose reversa
Usinas de dessalinização
Produção de alimentos e bebidas
Fabricação farmacêutica
sistemas de água ultrapura para semicondutores
Processamento químico
Biotecnologia
tratamento de água de processo industrial
filtração química fina
Filtração de líquidos de alta pureza
Essas indústrias dependem de meios filtrantes com densidade graduada para maximizar a remoção de contaminantes, mantendo ao mesmo tempo uma longa vida útil e um desempenho de fluxo estável.
Conclusão
Os meios filtrantes de densidade graduada multicamadas melhoraram significativamente o desempenho dos cartuchos filtrantes plissados modernos, combinando alta eficiência de filtração com maior capacidade de retenção de sujeira e menor perda de pressão. No entanto, a fabricação desses cartuchos avançados exige controle preciso durante todo o processo de plissagem.
Manter o alinhamento das camadas, controlar a tensão do material, otimizar a geometria das pregas e integrar equipamentos de produção automatizados são essenciais para produzir cartuchos de filtro consistentes e de alta qualidade. Quando combinados com corte de precisão, soldagem de costura confiável, soldagem avançada de tampas por infravermelho sem contato e testes de qualidade abrangentes, os fabricantes podem produzir cartuchos duráveis e à prova de vazamentos que atendem aos requisitos exigentes da indústria de filtração atual.
Com a evolução contínua das tecnologias de filtração, os fabricantes equipados com sistemas avançados de plissagem multicamadas e linhas de produção inteligentes estarão bem posicionados para fornecer soluções inovadoras de filtração para tratamento de água, produtos farmacêuticos, processamento de alimentos e bebidas, eletrônicos e muitas outras aplicações industriais em todo o mundo.
