Soldagem de adaptadores personalizados: produção de configurações de extremidade 222, 226 e DOE. Introdução

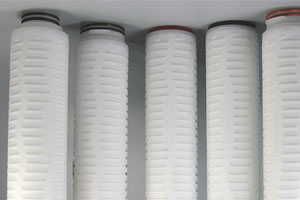

Os cartuchos filtrantes são utilizados em uma ampla variedade de sistemas de filtração industrial, desde estações de tratamento de água e fabricação farmacêutica até processamento de alimentos e bebidas, eletrônica e produção química. Embora o meio filtrante determine a capacidade do cartucho de remover contaminantes, a configuração da extremidade desempenha um papel igualmente importante para garantir a instalação adequada, a vedação confiável e a compatibilidade com as carcaças dos filtros. Entre as configurações de extremidade mais comuns estão os designs 222 , 226 e DOE (Duplo Aberto) . Cada configuração é projetada para sistemas de filtragem e condições operacionais específicas. A produção desses tipos de adaptadores exige tecnologia de soldagem precisa, posicionamento exato e rigoroso controle de qualidade para garantir desempenho à prova de vazamentos e longa vida útil.
As modernas máquinas automáticas de soldagem de adaptadores transformaram a fabricação de cartuchos de filtro, oferecendo qualidade de solda consistente, alta eficiência de produção e a flexibilidade para produzir vários modelos de cartuchos na mesma linha de produção.
Este artigo explora o processo de fabricação de soldagem de adaptadores personalizados, as características das configurações de extremidade 222, 226 e DOE, e a importância da tecnologia de soldagem avançada na produção de cartuchos de filtro confiáveis.
Entendendo as configurações das extremidades dos cartuchos de filtro
O adaptador é a interface entre o cartucho do filtro e a carcaça do filtro. Ele proporciona uma instalação segura, vedação adequada e facilita a substituição do cartucho.
Sistemas de filtragem diferentes requerem designs de adaptadores diferentes. 222 Configuração Final
O adaptador 222 possui um design de vedação com anel duplo que proporciona excelente resistência a vazamentos. Suas vantagens incluem:
Instalação segura
Vedação confiável sob pressão
Substituição fácil do cartucho
Excelente compatibilidade química
Adequado para sistemas de filtração sanitária
A configuração 222 é amplamente utilizada em aplicações farmacêuticas, de alimentos e bebidas, e de água de alta pureza.
226 Configuração Final
O adaptador 226 foi projetado com travas de segurança e vedação com anel O, proporcionando segurança mecânica adicional. Seus benefícios incluem:
Mecanismo de travamento robusto
Alta resistência à pressão
Excelente resistência à vibração
Posicionamento seguro durante a operação
Esse tipo de projeto é comumente encontrado em sistemas industriais de tratamento de água, processamento químico e filtração de alto fluxo.
DOE (Duplo Aberto)
Os cartuchos DOE são abertos em ambas as extremidades e são instalados utilizando mecanismos de vedação por mola ou compressão dentro da carcaça. As vantagens incluem:
Construção simples
Design econômico
Manutenção fácil
Compatibilidade com diversos alojamentos de filtro padrão.
Os cartuchos DOE são amplamente utilizados em sistemas gerais de filtração industrial, purificação de água e pré-filtração.
A importância da soldagem de adaptadores de precisão
A soldagem do adaptador é uma das etapas finais de montagem na produção de cartuchos de filtro. Um alinhamento inadequado ou uma soldagem frágil podem comprometer o desempenho geral do cartucho.
A soldagem de precisão garante:
Vedação à prova de vazamentos
Posicionamento preciso do adaptador
Alta resistência mecânica
Compatibilidade confiável com a estrutura
Longa vida útil
Qualidade consistente do produto
Mesmo pequenos desvios durante a soldagem podem levar a dificuldades de instalação ou desvio de fluido, reduzindo a eficiência da filtragem.
Processo automatizado de soldagem de adaptadores
As linhas de produção modernas utilizam máquinas automatizadas de soldagem de adaptadores para melhorar a precisão e a produtividade.
Um processo típico inclui as seguintes etapas: Posicionamento de componentes
O cartucho do filtro e o adaptador são posicionados automaticamente usando dispositivos de precisão para garantir o alinhamento perfeito antes da soldagem. Aquecimento controlado
As superfícies do adaptador e do cartucho são aquecidas sob condições cuidadosamente controladas para atingir a temperatura de fusão adequada sem danificar os componentes circundantes. Soldagem e colagem
Após o aquecimento, o adaptador é pressionado contra o cartucho usando força controlada, criando uma forte ligação molecular entre os componentes plásticos. Resfriamento
O conjunto soldado é mantido em posição durante o resfriamento para preservar a precisão dimensional e evitar deformações.
A automação garante que cada cartucho siga os mesmos parâmetros de produção, resultando em qualidade de solda consistente em grandes volumes de produção.

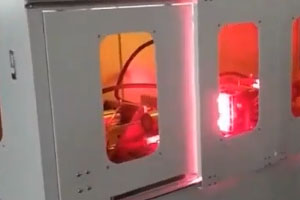

Soldagem por infravermelho para resultados superiores
Atualmente, muitos fabricantes preferem a tecnologia de soldagem infravermelha sem contato para a montagem de adaptadores.
Diferentemente da soldagem tradicional por placa quente, a soldagem por infravermelho aquece as superfícies plásticas usando energia radiante, sem contato direto. Suas vantagens incluem:
Distribuição uniforme de calor
Superfícies de solda mais limpas
Deformação reduzida do material
Melhoria na consistência da solda
Ligação molecular forte
Manutenção de equipamentos reduzida
Sistemas avançados de infravermelho equipados com tecnologia de refrigeração a água proporcionam uma estabilidade de temperatura ainda maior durante a produção contínua. Isso ajuda a manter uma qualidade de soldagem consistente, minimizando o superaquecimento e a aderência do material.
O resultado é uma conexão de adaptador durável e à prova de vazamentos, que funciona de forma confiável mesmo em condições operacionais exigentes.
Flexibilidade para múltiplos designs de cartuchos
Uma das maiores vantagens das modernas máquinas de soldagem com adaptadores é a sua capacidade de acomodar diferentes especificações de cartuchos.
Ferramentas de troca rápida e controles programáveis permitem que os fabricantes alternem com eficiência entre:
222 configurações finais
226 configurações finais
cartuchos DOE
Vários comprimentos de cartucho
Diâmetros de cartucho diferentes
Múltiplos materiais plásticos
Essa flexibilidade permite que os fabricantes respondam rapidamente às necessidades dos clientes sem longas interrupções na produção.
Controle de qualidade durante a produção de adaptadores
A produção de cartuchos de filtro confiáveis exige uma inspeção de qualidade completa durante todo o processo de soldagem.
Os procedimentos comuns de controle de qualidade incluem: Inspeção visual
Os operadores verificam:
Aparência da solda
Alinhamento do adaptador
Limpeza da superfície
Qualidade geral da montagem
Inspeção Dimensional
As medições confirmam:
Posição do adaptador
Comprimento total do cartucho
Precisão do diâmetro
Dimensões críticas de instalação
Teste de Vazamento
Os testes de vazamento garantem que o adaptador soldado forme uma vedação completa, sem desvio de fluido. Teste de pressão
O teste de resistência à pressão verifica se a junta soldada suporta as condições normais de funcionamento sem falhar. Testes de resistência mecânica
Testes de tração e torque avaliam a resistência da conexão do adaptador para garantir durabilidade a longo prazo.
Essas inspeções ajudam a garantir que cada cartucho atenda às especificações do cliente e aos padrões da indústria.
Aplicações em diversos setores
Cartuchos filtrantes com configurações de extremidade 222, 226 e DOE são usados em uma ampla gama de aplicações de filtração.
Os setores típicos incluem:
Tratamento de água
Pré-filtração por osmose reversa
Processamento de alimentos e bebidas
Fabricação farmacêutica
Biotecnologia
Produção de eletrônicos e semicondutores
Processamento químico
Geração de energia
Petróleo e gás
fabricação industrial
Cada setor industrial exige conexões de adaptadores confiáveis para garantir uma filtragem segura, eficiente e livre de contaminação.
Conclusão
A soldagem de adaptadores é uma etapa crucial na fabricação de cartuchos de filtro de alto desempenho. Seja na produção de configurações de extremidade 222 , 226 ou DOE , a soldagem de precisão garante vedação confiável, instalação precisa e desempenho duradouro.
Ao integrar máquinas automatizadas de soldagem de adaptadores, tecnologia avançada de aquecimento infravermelho sem contato e rigoroso controle de qualidade, os fabricantes podem produzir consistentemente cartuchos de filtro que atendem aos exigentes requisitos dos modernos sistemas de filtragem. Equipamentos de produção flexíveis também permitem rápidas trocas entre diferentes designs de cartuchos, ajudando os fabricantes a atender às diversas necessidades dos clientes, mantendo alta produtividade.
Com a evolução contínua das tecnologias de filtração, a soldagem de adaptadores personalizados permanecerá uma parte essencial da fabricação de cartuchos de filtro, permitindo a produção de cartuchos duráveis e à prova de vazamentos que oferecem desempenho confiável em aplicações de tratamento de água, farmacêuticas, de alimentos e bebidas, químicas e industriais em todo o mundo.
