Soldador de tubos de plástico PVDF/PFA/PTFE/ECTFE/PP para sistemas de fluidos de alta pureza
Modelo nº: SIIC-M041-PTW
Introdução à função e ao princípio:
As máquinas de solda de tubos plásticos da INDRO para sistemas de alta pureza utilizam principalmente métodos de soldagem por fusão, como a fusão por infravermelho (IV) e a fusão de topo, que criam juntas perfeitas e à prova de vazamentos, essenciais para evitar contaminação em aplicações exigentes, como a fabricação de semicondutores e produtos farmacêuticos.
Para sistemas de alta pureza, as melhores opções são os termoplásticos como PVDF, PFA, PTFE, ECTFE e polipropileno (PP) devido aos seus baixos níveis de substâncias extraíveis, resistência química e superfícies lisas, características essenciais para semicondutores, indústria farmacêutica e água ultrapura (UPW).

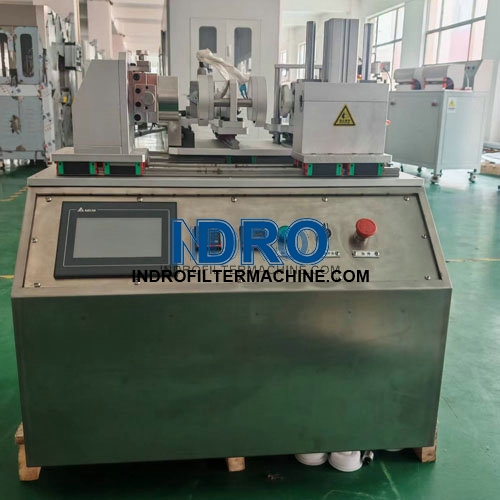

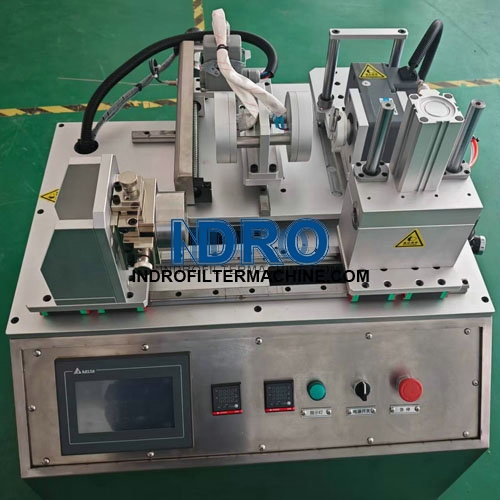

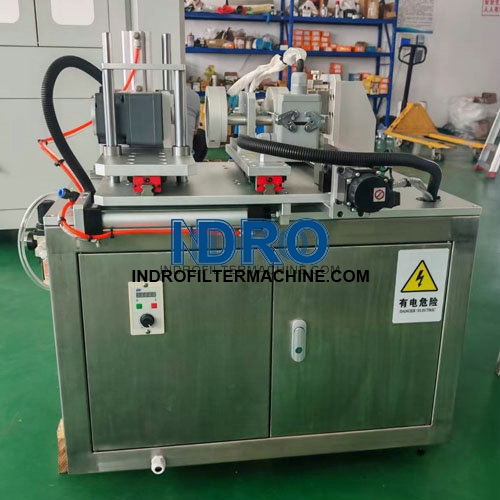

O SIIC-M041-PTW é um equipamento de soldagem especializado, projetado para aquecer tubos, extremidades de tubos e/ou conexões de PVDF, PFA, PTFE, ECTFE e polipropileno (PP) a uma temperatura controlada, criando uma junta resistente, quimicamente inerte e sem costura, adequada para sistemas de manuseio de fluidos de alta pureza, como dutos de processamento químico, farmacêutico e de semicondutores.
Dados técnicos:
Material da máquina: Aço inoxidável 304
Aplainamento das extremidades da seção transversal : profundidade de aplainamento automatizada, corte para deixar a seção lisa antes da soldagem.

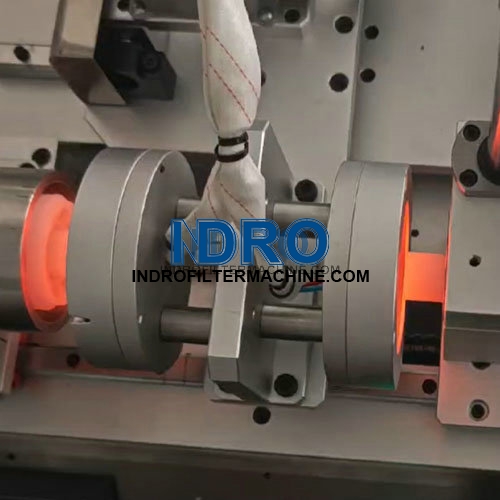

Sistema de soldagem: Soldagem por infravermelho/Soldagem por placa quente
Conjuntos de grampos: serão fabricados sob encomenda e incluídos nas máquinas.
Modo de controle: Com CLP
Idioma da IHM: inglês/chinês
Fonte de alimentação: 5 kW, 220 V/50 Hz/monofásico ou 380 V/50 Hz/trifásico, a ser fabricada sob medida conforme a necessidade do cliente.
Tamanhos disponíveis para as extremidades dos tubos/conexões: fabricados sob medida, conforme a necessidade do cliente.
Materiais disponíveis para as extremidades dos tubos/conexões: PVDF, PP, PPn, ECTFE e PFA.
Dimensões da máquina: 80x70x90cm, ou outras dimensões conforme a necessidade do cliente.
Características:
Os movimentos que afetam o desempenho da soldagem são controlados pela máquina.
Soldagem/ligação estável, precisa, homogênea e limpa
Aplicações:
Utilizado em processamento químico, fabricação de semicondutores, produtos farmacêuticos e sistemas de filtração de alta pureza, onde longa vida útil e confiabilidade são essenciais.
Utilizado para o manuseio de produtos químicos agressivos, como cloro, ácido clorídrico, ácido sulfúrico e sistemas de solventes mistos.
Utilizado para água ultrapura (UPW), biotecnologia, processos de grau alimentício e aplicações de fabricação ou teste de cartuchos de filtro.

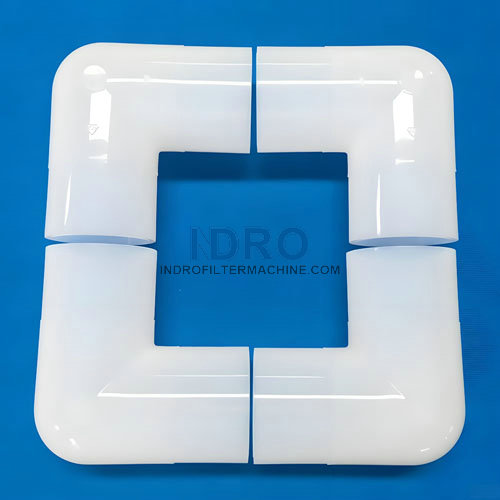

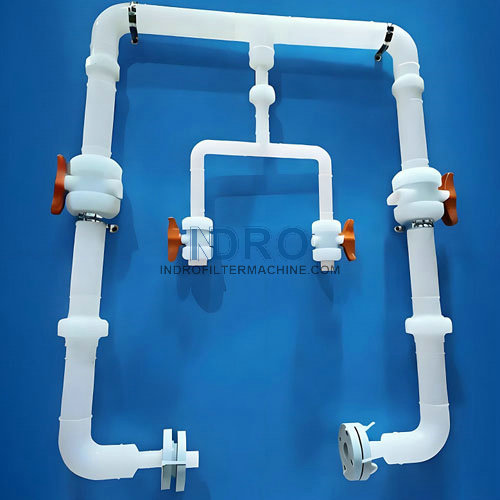

Exemplos de fotos de tubos de plástico PVDF/PFA/PTFE/ECTFE/PP:
