Linha de produção de filtros HVAC - Filtros de ar plissados com estrutura de papelão.
A linha de máquinas profissionais SIIC-M037-CFPAF destina-se à fabricação de filtros HVAC - filtros de ar plissados com estrutura de papelão. Inclui um conjunto de equipamentos de processamento para realizar a composição e rebobinagem dos rolos de material filtrante, plissagem, colagem/montagem e secagem e termofixação.

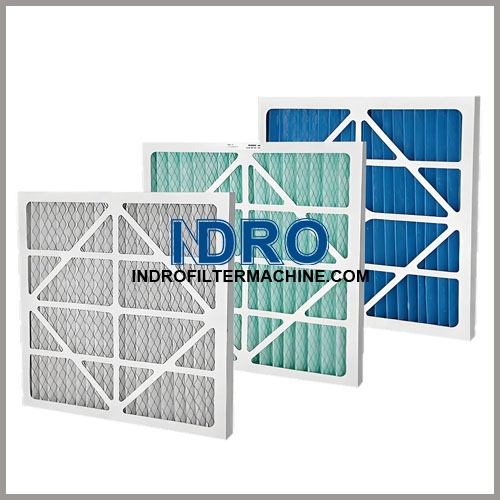

1. Sobre filtros de ar plissados com estrutura de papelão
Os filtros de ar plissados com moldura de papelão são elementos de pré-filtragem e filtragem intermediária amplamente utilizados em sistemas HVAC. Eles utilizam um meio filtrante composto de fibra sintética reforçado com uma malha de suporte metálica, o que melhora a rigidez do meio e evita deformações sob o fluxo de ar. A moldura de papelão resistente à umidade proporciona um suporte estrutural leve e econômico. Através de processos que incluem plissagem do meio filtrante, fabricação da moldura de papelão, colagem e montagem, e secagem e termofixação, o meio filtrante é firmemente aderido à moldura para evitar vazamentos de ar. Disponíveis nas classes de eficiência G4, M5, F7 e F8, esses filtros capturam poeira, pólen, fiapos e partículas finas em suspensão no ar. São comumente aplicados em sistemas de ventilação comercial, fábricas, instalações pecuárias e unidades de ar condicionado em geral. Com fácil instalação e substituição, representam uma solução econômica para purificação de ar de uso geral.
2. Principais componentes de uma linha de máquinas
A linha de produção é composta principalmente por quatro componentes: a parte de composição do meio, a parte de pregas, a parte de colagem para montagem e a parte de secagem e termofixação.

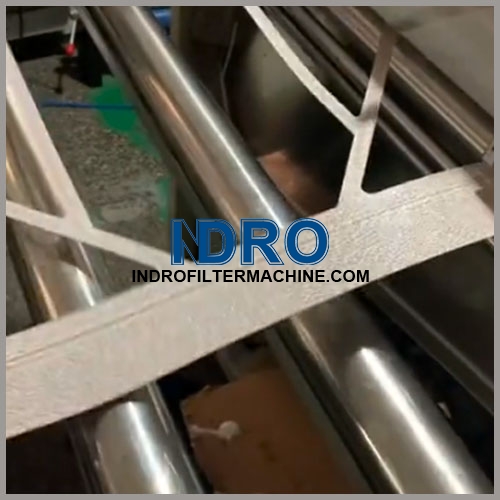

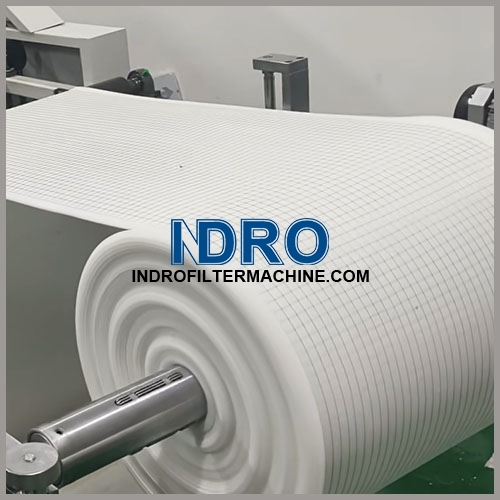

Parte 1 - Equipamentos para composição e rebobinagem de mídias e malhas metálicas
Função principal: compor meios filtrantes e bobinas de malha metálica e enrolá-los novamente em um rolo com múltiplas camadas.

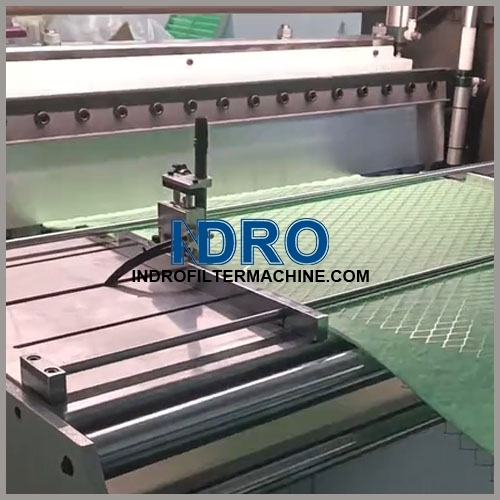

Parte 2 - Equipamento para confecção de pregas
Função principal: meio filtrante plissado.

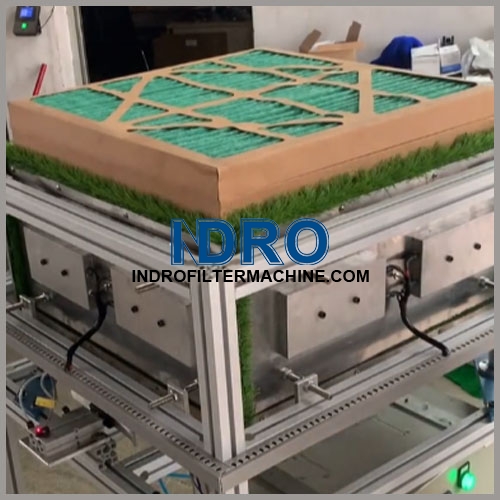

Parte 3 - etapa de colagem de papelão para montagem da embalagem com pregas
Função principal: Aplicar adesivo em papelão para montar conjuntos de filtros com moldura.
Parte 4 - Estação de secagem do filtro e termofixação
Função principal: Curar a cola, fixar o formato das pregas, melhorar o desempenho da colagem.
3. Processo completo de produção de filtros de ar plissados com estrutura de papelão
O processo completo de fabricação de filtros de ar plissados com estrutura de papelão abrange a preparação da matéria-prima, a prega do meio filtrante, o processamento da estrutura, a colagem e montagem, a secagem térmica e moldagem, o corte e acabamento, a inspeção de qualidade e a embalagem final. Esse processo padronizado e sistemático garante desempenho estrutural estável, eficiência de filtragem confiável (M5/F7/F8), estanqueidade e longa vida útil dos filtros HVAC.
3-1. Preparação da matéria-prima
Inspecionar e separar todas as matérias-primas, incluindo meios filtrantes sintéticos de poliéster, telas de suporte metálicas, estruturas de papelão resistentes à umidade e adesivo termofusível de alta temperatura. Remover materiais defeituosos e inadequados para garantir que todas as matérias-primas atendam aos padrões de produção em termos de eficiência de filtração e durabilidade estrutural.
3-2. Plissamento do Meio Filtrante
Processe o meio filtrante composto com uma máquina de pregas servo profissional. O equipamento desenrola, tensiona e dobra automaticamente o meio com uma tela de suporte metálica correspondente. A altura da prega, o espaçamento entre as pregas e a velocidade de alimentação são ajustados com precisão de acordo com os requisitos de eficiência M5, F7 e F8, formando pregas uniformes e organizadas para maximizar a área de filtração efetiva e a permeabilidade ao ar do filtro.
3-3. Fabricação de moldura de papelão
Corte, perfure e molde placas de papelão resistentes à umidade utilizando equipamentos especiais para processamento de molduras. Processe as placas em tamanhos de molduras de filtro padrão ou personalizados com tolerância dimensional precisa. Remova rebarbas e alise as bordas da moldura para garantir encaixe perfeito e montagem impecável com os elementos filtrantes plissados.
3-4. Colagem e Montagem
Aplique uniformemente adesivo termofusível de alta resistência nas áreas de colagem da estrutura de papelão. Encaixe e fixe com precisão o pacote de material filtrante plissado na estrutura preparada, realizando prensagem manual e mecânica auxiliar para garantir a completa adesão entre o material e a estrutura. Elimine as folgas para evitar vazamentos de ar e garantir a estanqueidade geral do filtro.
3-5. Secagem e Ajuste de Calor
Coloque os filtros inicialmente montados em uma estufa de secagem com temperatura controlada. Através de um tratamento de cura térmica controlada, o adesivo termofusível solidifica completamente. Este processo fortalece a aderência entre o meio filtrante e a estrutura, estabiliza o formato plissado do meio filtrante e evita deformações, afrouxamento da ligação e desprendimento do meio filtrante em usos subsequentes.
3-6. Aparar e Acabar
Apare o excesso de material filtrante, resíduos de cola e bordas irregulares dos filtros curados. Limpe a superfície da estrutura e do material filtrante para remover poeira e detritos. Padronize a aparência geral e o tamanho dos produtos para atender às especificações unificadas do produto final.
3-7. Inspeção de Qualidade
Realizar inspeção dimensional completa, inspeção visual e teste de estanqueidade ao ar em todos os filtros acabados. Realizar testes de amostragem aleatória para verificar a eficiência de filtração e a resistência ao ar, a fim de garantir a conformidade com as normas EN779 M5/F7/F8. Descartar produtos não conformes para assegurar uma taxa de 100% de produtos aprovados.
3-8. Embalagem final
Sele e embale os filtros qualificados com materiais de embalagem à prova de poeira e umidade. Cole etiquetas com as especificações, grau de eficiência e informações de produção. Armazene os produtos acabados de forma adequada para evitar contaminação por poeira e danos causados pela umidade durante o transporte e armazenamento.
Oferecemos soluções completas de fabricação integrada para filtros de ar plissados com estrutura de papelão.
Nosso serviço abrange o processamento de matéria-prima, a produção, os testes de qualidade e a embalagem do produto final. Oferecemos suporte tanto para especificações padrão quanto para tamanhos personalizados para as classes de eficiência M5, F7 e F8. Um rigoroso controle de qualidade em linha garante desempenho consistente para aplicações globais de HVAC. Da consultoria técnica ao suporte pós-venda, simplificamos todo o seu fluxo de trabalho de compras.
