Linha de produção de máquinas de filtro de filtro de alto fluxo plissado

Item número.: SIIC-M028
SIIC-M028 alta fluxo plissado filtro cartucho soldadores-máquinas de solda-equipamentos-linha de produção é especial usado para fazer grandes diâmetros de gordura plissados cartuchos de filtro, tais como 3M, Parker, Pall filtro de alto fluxo.
MENSAGEM
Descrição Especificação Processo de Fabrico de Filtros Vídeo
Alto fluxo plissado filtro cartucho soldadores-máquinas de solda-equipamentos-linha de produção
Modelo: SIIC-M028


Alto fluxo plissado filtro cartucho welders-máquinas de solda-equipamentos-linha de produção é especial usado para soldagem de alto fluxo plissado cartuchos de filtro, fazendo grande diâmetro de gordura plissados cartuchos de filtro, tais como 3M, Parker, Pall filtro de alto fluxo.

1. Principais Partes:
-Filtros de fluxo alto fabricante de pregas
-Alto fluxo plissado cartucho-termina cap soldador-máquina de solda
-Alto fluxo plissado conector de comprimento do cartucho soldador-máquina de solda
-Máquina de soldagem de solda do meio do cartucho de filtro plissado
-Alto fluxo plissado filtro de comprimento do cartucho de cortador

2. O Âmbito Aplicável:
A linha de produção de cartucho de filtro de alto fluxo SIIC é especial usada para soldagem de cartuchos de filtro plissados de alto fluxo, produzindo cartuchos de filtro plissados com grande diâmetro de gordura, tais como cartuchos de filtro de alto fluxo da 3M, Parker e Pall.

3. recursos:
Especial para cartuchos de filtro de grande diâmetro-cartuchos de filtro plissados de gordura com alto fluxo.
Especial para cartuchos de filtro plissados de alto fluxo semelhantes ao cartucho filtrante de alto fluxo da 3M, Parrker, Pall.
Diâmetros disponíveis: 82-152.4mm (3 "-6"), o outro diâmetro pode ser feito-à-medida.

Como um fabricante e fornecedor de máquina de filtros industriais , Shanghai Indro Industry Co., Ltd é fabricação e fornecimento de máquinas de solda de filtro dobrado poroso micro-equipamentos, PP-PES-FIBERGLASS-NYLON-PTFE linha de produção de filtro de filtro plissado, produção de cartuchos de filtro plissado de alto fluxo linha, nós igualmente fornecemos as peças plásticas de cartuchos de filtro plissados, incluindo a gaiola exterior, o núcleo interno, as tampas do cartucho e as peças das extremidades de conexão


4. Dados de Especificação:
- Fabricante de pregas de filtros de alto fluxo
Largura do papel Max: 1100mm ou outro como por sua exigência.
Profundidade de pregas: 8-55mm ajustável
Max plissado velocidade: 120pleats / min
Max pregas velocidade de comprimento: 12m / min (diferente conforme a profundidade de pregas diferentes)
Com o PLC.
Potência: a fase padrão 380/3, outra pode ser feita como por a exigência.
SIIC-M028-P1100-PLC: semi-automático para pregas comuns.
SIIC-M028-P1100-PLC-A: totalmente automático, para pregas comuns e pregas "M"

- Soldadores de tampas com extremidades de cartucho plissadas de alto fluxo
Quadro: Solda de placa dobrada e estrutura de conexão de parafuso padrão
Temperatura de soldagem, tempo de soldagem, profundidade de soldagem é controlada automaticamente.
Especial para tampas de soldagem de cartuchos de filtro plissados de alto fluxo.
Boa e estável capacidade de vedação e solidez
Controlado automaticamente
Operação fácil
O modelo padrão é com porta manual, porta automática é opcional como por a exigência de cliente
Potência: a fase padrão 380/3, outra pode ser feita como por a exigência.
SIIC-M028-ECW: sistema de solda a placa quente, molde de aquecimento (latão H62), tampa de soldagem de uma extremidade por vez.
SIIC-M028-ECWH: sistema de soldagem de placa quente, molde de aquecimento (latão H62), tampas de soldagem de ambas as extremidades por tempo, capacidade de produção dupla.

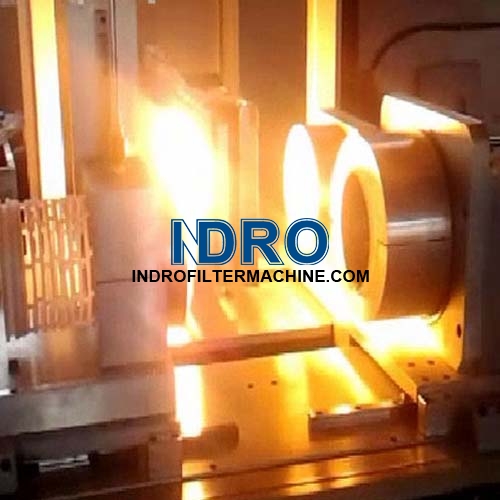

SIIC-M028-ECW-IR-A: Sistema de soldagem infravermelho, acionamento pneumático, tampa de soldagem de uma ponta por vez.
SIIC-M028-ECWH-IR-A: Sistema de soldagem infravermelho, acionamento pneumático, tampas de soldagem de ambas as extremidades por tempo, capacidade de produção dupla.
SIIC-M028-ECWH-IR-S: Sistema de soldagem infravermelho, servoconversor, tampas de soldagem de ambas as extremidades por tempo, capacidade de produção dupla.

- soldador do conector do comprimento do cartucho plissado do fluxo alto
Quadro: Solda de placa dobrada e estrutura de conexão de parafuso padrão
Molde de aquecimento: latão H62, boa condutividade térmica, faixa de temperatura: 0 ~ 399 graus C
Modo de controle: PLC
Função: conecte o cartucho em conjunto para se tornar um cartucho mais longo, como para 60 ", conectando 20" peça e 40 "peça para obter 60" peça.
Certifique-se de que o cartucho do filtro esteja em linha reta.
Controlado automaticamente
Operação fácil
O comprimento de conexão pode ser de até 60 polegadas com modelos padrão. Outro comprimento pode ser personalizado.
O modelo padrão é com porta manual, porta automática é opcional como por a exigência de cliente
Potência: a fase padrão 380/3, outra pode ser feita como por a exigência.
SIIC-M028-LJW: sistema de solda a placa quente, molde de aquecimento (latão H62), acionamento pneumático, soldagem 1pc por vez.
SIIC-M028-LJW-S: sistema de solda a placa quente, molde de aquecimento (latão H62), servo-drive, soldagem 1pc por vez.

Soldadores de costura do meio do cartucho de filtro plissado (SIIC-M025-MSW)
Para soldar a costura ou junta no meio do cartucho de filtro, costura de solda de alta qualidade.

-Filtro de comprimento de cartucho de filtro plissado de alto fluxo (SIIC-M028-LC)
Quadro: Solda de placa dobrada e estrutura de conexão de parafuso padrão
Faca de corte rotativa
Tamanho / Peso: de acordo com a faixa de comprimento do cartucho pregueado
Cortando uma extremidade (1pc) do cartucho de filtro automaticamente todas as vezes.
Certifique-se de que as extremidades de corte sejam planas e lisas.
Melhore a capacidade de produção.
5. Filtragem de líquidos de alto fluxo plissado cartuchos de filtro processo de tomada:
- Pregas de cartuchos: Usando pregas de papel de filtro de alto fluxo para pregas de cartuchos de filtro
Soldadura do meio: Usando o soldador médio da emenda para fazer a soldadura térmica da emenda média do papel dos cartuchos de filtro
-Lâmina / controlador de comprimento : Utilizando o cortador de comprimento de cartucho de filtro de alto fluxo para cortar / aparar a oferta de papel de filtro plissado
Modelagem do cartucho: Colocar a membrana do filtro com o comprimento correto na gaiola externa (invólucro de plástico) com o núcleo interno dentro da membrana para manter o cartucho de filtro plissado ter a forma inicial.
-End cap e solda extremidades do conector: Usando soldador de tampa de filtro de fluxo alto para extremidades de conector de solda na extremidade de cartuchos de filtro, para fazer 60 polegadas, precisa soldar a tampa em uma das extremidades de 20 polegadas comprimento ou pedaço de 40 polegadas de comprimento. Não é necessário soldar a tampa para o final do conector de solda.
Solda de conector de comprimento: para cartuchos de filtro pregueado longo de 20 ”/ 30” / 40 ”, normalmente usando soldador de conexão de comprimento do cartucho de filtro plissado de alto fluxo para soldar 2/3/4 peças de 10” peças juntas para completar 20 ”/ 30” / Cartuchos de filtro plissados de 40 ”de comprimento. Para fazer o comprimento de 60 polegadas, após a tampa de solda em uma das extremidades de qualquer peça de 20 polegadas ou 40 polegadas, em seguida, usando soldador conector de comprimento para fazer filtro de fluxo de alta de 60 polegadas.


6. Para fazer uma peça completa de cartucho de filtro plissado de alto fluxo, você precisa usar os seguintes itens de máquinas:
SIIC-M028-P1100: prensa fabricante, plissado cartucho de papel filtro máquina plissando, especial para dobrar / plissando o filtro de papel de filtro
SIIC-M028-ECW: solda de tampa plissada com extremidades tipo cartucho, especial para soldar tampa de extremidade do cartucho de filtro
SIIC-M028-LJW: soldador de conexão de comprimento de cartucho plissado de alto fluxo, especial para conectar cartucho para se tornar um cartucho mais longo, como 20 ", duas partes, uma junta, 30" três partes com 2 juntas, 40 "4 partes com 3 juntas , um de 20 polegadas e um de 40 polegadas para obter 60 polegadas.
SIIC-M025-MSW: soldador de emenda plissado do cartucho-meio, especial para soldar a emenda média da tampa exterior do filtro em caixa plissado dos pp
SIIC-M028-LC: cortador de comprimento de cartucho plissado de alto fluxo, especial para largura de largura de pregas de comprimento do cartucho de corte, corte de bordas de pregas.
Vídeo de soldagem da tampa final do filtro de alto fluxo


Vídeo de soldagem de conector de comprimento de filtro de alto fluxo



O plissado alto do filtro do fluxo embala o corte da borda do vídeo


Vídeo de enrolamento em espiral de filtro de alto fluxo/faixa/correia externa
