Entendendo o processo de conexão de comprimento — dimensionamento de filtros de 10” a 40”
Em sistemas industriais de filtração de líquidos e gases, o comprimento do filtro desempenha um papel crucial na determinação da capacidade de vazão, da capacidade de retenção de sujeira e da eficiência do sistema. Embora os cartuchos de filtro de 10 polegadas sejam amplamente utilizados em aplicações padrão, muitos processos industriais exigem configurações mais longas, como elementos de 20, 30 ou 40 polegadas, para lidar com vazões mais elevadas e ciclos de serviço mais longos.
Aumentar a escala de filtros de 10” para 40” não é simplesmente uma questão de aumentar o tamanho. Requer um processo de conexão de comprimento preciso e tecnicamente controlado para garantir a integridade estrutural, a confiabilidade da vedação e a consistência da filtração em todo o cartucho estendido. Compreender esse processo é essencial para fabricantes, engenheiros e operadores de plantas que buscam alcançar uma filtração estável e de alto desempenho.
Este artigo explora os princípios de engenharia, as tecnologias de fabricação, os desafios estruturais e os padrões de controle de qualidade envolvidos na ampliação de cartuchos de filtro de 10” para 40”. 1. Por que dimensionar o comprimento do filtro?
Antes de discutirmos o processo de conexão em si, é importante entender por que são necessários filtros mais longos. Capacidade de fluxo aumentada
Um cartucho de filtro de 40 polegadas oferece aproximadamente quatro vezes a área de superfície de filtragem de um cartucho de 10 polegadas (dependendo da densidade e estrutura das pregas). Isso permite:
Taxas de fluxo mais elevadas
Redução da queda de pressão inicial
Número reduzido de cartuchos no compartimento
Para sistemas de grande escala, um número menor de filtros, porém mais longos, simplifica o projeto da carcaça e reduz a complexidade da instalação. Vida útil prolongada
Filtros mais longos retêm mais contaminantes devido ao aumento da área do meio filtrante. Isso resulta em:
Intervalos de substituição mais longos
Menor frequência de manutenção
Tempo de inatividade reduzido
Em setores como tratamento de água, farmacêutico, alimentos e bebidas e químico, esse ciclo operacional prolongado melhora significativamente a produtividade.
2. O Desafio de Engenharia do Escalonamento de Comprimento
Embora os benefícios sejam claros, o aumento do comprimento do filtro introduz vários desafios técnicos. Estabilidade estrutural
Um cartucho de 10 polegadas apresenta tensão axial relativamente baixa durante a operação. No entanto, um cartucho de 40 polegadas deve suportar:
Forças de pressão interna mais elevadas
tensão de compressão axial
Possível flexão ou deflexão
Sem o reforço estrutural adequado, cartuchos mais longos podem colapsar, deformar-se ou apresentar distribuição de fluxo irregular. Precisão de alinhamento

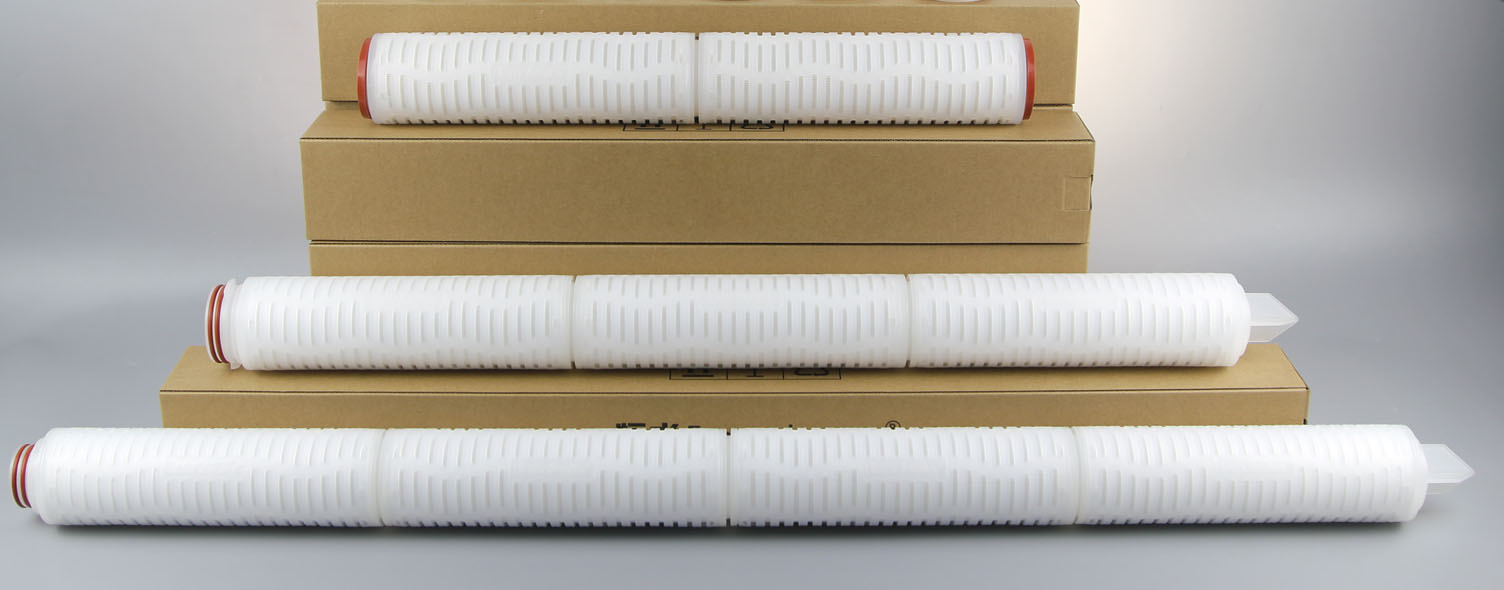

Ao conectar vários segmentos de 10” para criar cartuchos de 20”, 30” ou 40”, o alinhamento axial perfeito é crucial. Mesmo um pequeno desalinhamento pode causar:
Compressão irregular das pregas
Distorção da mídia
Vazamento nas juntas
Eficiência de filtragem reduzida
Integridade da Vedação
Cada ponto de conexão representa uma área potencialmente frágil. A junta deve ser:
Mecanicamente resistente
Resistente a produtos químicos
Livre de microespaços
Capaz de suportar ciclos de pressão de longa duração.
O processo de conexão deve, portanto, integrar tanto a ligação mecânica quanto o controle térmico preciso.
3. Métodos Utilizados na Conexão de Comprimentos
Diversas técnicas de fabricação são utilizadas para aumentar o tamanho dos cartuchos de filtro de 10” para 40”. As mais comuns incluem: 1) Conexão por soldagem térmica
A soldagem térmica utiliza calor controlado para fundir componentes plásticos ou núcleos de suporte.
Principais características:
Cria ligações estruturais perfeitas
Mantém um diâmetro interno constante.
Elimina a necessidade de adesivos.
Oferece forte resistência à pressão
O controle preciso da temperatura é essencial. O superaquecimento pode deformar os componentes, enquanto o calor insuficiente leva a juntas frágeis. 2) Tecnologia de soldagem por infravermelho
O aquecimento por infravermelho é cada vez mais preferido porque proporciona:
Aquecimento sem contato
Distribuição térmica uniforme
Redução da tensão do material
Superfícies de solda mais limpas
A soldagem por infravermelho garante que as superfícies de conexão sejam derretidas uniformemente antes da fusão, produzindo uma ligação mais forte e consistente em comparação com o aquecimento por contato tradicional. 4. Considerações sobre o núcleo interno e a gaiola externa
Ao ajustar o comprimento, as estruturas de suporte internas também devem ser estendidas ou conectadas adequadamente. Reforço do núcleo interno
O núcleo interno suporta o meio filtrante plissado, resistindo à pressão interna. Para filtros de 40 polegadas:
A espessura do núcleo deve ser otimizada.
A estrutura das costelas deve impedir o colapso.
As seções de junção devem estar perfeitamente alinhadas.
A junção inadequada do núcleo pode criar turbulência no fluxo e pontos de concentração de tensão. Estabilidade da gaiola externa
A estrutura externa protege as pregas da pressão externa e de danos durante o manuseio. Durante a extensão do comprimento:
As juntas da gaiola devem permanecer rígidas.
O espaçamento das pregas deve permanecer consistente.
A resistência radial não deve diminuir.
A fabricação avançada garante que tanto o núcleo interno quanto a estrutura externa mantenham a simetria estrutural ao longo de todo o comprimento de 40 polegadas.
5. Continuidade de mídia plissada
Um dos aspectos mais críticos do processo de conexão de comprimento é manter a continuidade das pregas. Evitando Zonas Mortas
Se a mídia não estiver alinhada corretamente nos pontos de conexão, podem se formar "zonas de filtragem morta". Essas áreas:
Reduzir a área de filtração efetiva
Aumentar a queda de pressão local
Reduzir a vida útil
A colagem contínua das pregas garante:
Distribuição uniforme de contaminantes
Fluxo equilibrado
pressão diferencial estável
Integração de mídia em áreas comuns
Na fabricação de alta qualidade, as seções de mídia plissada são cuidadosamente unidas antes da soldagem estrutural final. Isso garante:
Sem canais de bypass
Sem costuras frágeis
Geometria de pregas estável
Manter uma altura de prega consistente ao longo de 40 polegadas (101,6 cm) de comprimento é especialmente crítico para aplicações de alto fluxo.
6. Alinhamento da tampa final em filtros estendidos
As tampas de extremidade devem permanecer perfeitamente centradas em relação a toda a estrutura de 40 polegadas.
Ao ajustar o comprimento:
A retilineidade axial deve ser controlada.
O paralelismo deve ser mantido.
As superfícies de vedação devem ser uniformes.
Qualquer pequeno desvio pode resultar em:
Adequação inadequada da habitação
Vazamento de vedação
Compressão desigual
Dispositivos de fixação de precisão e sistemas de montagem automatizados são frequentemente usados para garantir a estabilidade dimensional durante a soldagem final da tampa.
7. Controle de Qualidade na Conexão de Comprimento
Aumentar a escala de 10” para 40” aumenta a complexidade de fabricação, o que torna o controle de qualidade ainda mais crítico. Inspeção Dimensional
Os fabricantes normalmente verificam:
Tolerância de comprimento total
desvio de retilineidade
Concentricidade
Simetria conjunta
Tolerâncias rigorosas garantem a compatibilidade com carcaças de filtro padrão. Teste de pressão
Cada cartucho de longa duração deve passar por:
Teste do ponto de bolha
Teste de integridade
Verificação da pressão de ruptura
Isso confirma que as seções de junção são tão resistentes quanto a estrutura original de 10 polegadas. Validação do desempenho do fluxo
Os testes incluem:
Medição inicial da queda de pressão
Confirmação da taxa de fluxo
Eficiência de retenção de partículas
Um filtro de 40 polegadas conectado corretamente deve ter desempenho equivalente a quatro unidades integradas de 10 polegadas, sem perda de desempenho.
8. Vantagens da Conexão com Comprimento Adequado
Quando o processo de conexão é otimizado, a escalabilidade proporciona grandes benefícios operacionais: Quantidade reduzida de moradias
Em vez de usar quatro cartuchos de 10 polegadas em compartimentos separados, um único cartucho de 40 polegadas simplifica a instalação e a tubulação. Custo de manutenção reduzido
Menos cartuchos significam:
Troca mais rápida
Menores necessidades de mão de obra
Pontos de vedação reduzidos
Eficiência aprimorada do sistema
Cartuchos mais longos oferecem:
Distribuição de fluxo mais estável
Redução da queda de pressão ao longo do tempo
Capacidade prolongada de retenção de sujeira
Essas melhorias reduzem diretamente o consumo de energia e os custos operacionais.
9. Áreas de aplicação para filtros de 40 polegadas
Filtros de comprimento estendido são amplamente utilizados em:
sistemas industriais de tratamento de água
filtração em processos farmacêuticos
Produção de alimentos e bebidas
Fabricação de microeletrônica
fábricas de processamento químico
Sistemas de pré-filtração por osmose reversa em larga escala
Nesses setores, a escalabilidade de 10” para 40” é frequentemente essencial para atender à demanda de produção.
10. Tendências Futuras no Escalonamento de Comprimento
À medida que os processos industriais se tornam mais automatizados e os sistemas de alta capacidade se tornam padrão, a tecnologia de conexão de comprimento continua a evoluir.
Os desenvolvimentos emergentes incluem:
Sistemas de soldagem robótica totalmente automatizados
Monitoramento térmico em tempo real
Controle de alinhamento baseado em IA
Materiais de núcleo compósito de alta resistência
Essas inovações melhoram a confiabilidade das juntas, ao mesmo tempo que reduzem o tempo de ciclo e o estresse no material.
Conclusão
Aumentar a escala dos cartuchos de filtro de 10” para 40” é muito mais complexo do que simplesmente aumentar o comprimento. Requer engenharia avançada em reforço estrutural, colagem térmica, continuidade das pregas, precisão de alinhamento e controle de qualidade.
Um processo de conexão de comprimento executado corretamente garante que um cartucho de 40 polegadas ofereça:
Integridade estrutural igual às unidades mais curtas
Eficiência de filtração consistente
Desempenho de pressão estável
Vida útil prolongada
Para fabricantes de sistemas de filtragem e usuários industriais, compreender esse processo é fundamental para alcançar sistemas de filtragem de alto fluxo confiáveis.
Com a expansão contínua das demandas industriais, dominar a tecnologia de conexão de comprimento permanecerá essencial para fornecer soluções de filtragem de alto desempenho capazes de suportar ambientes de produção modernos.
