Com a crescente importância dos sistemas de filtração em setores como o farmacêutico, alimentício, de bebidas, microeletrônica, tratamento de água, químico e biotecnológico, a demanda por cartuchos filtrantes de alta qualidade continua a aumentar. Os cartuchos filtrantes modernos devem oferecer não apenas eficiência de filtração precisa, mas também integridade estrutural excepcional para garantir uma operação segura e confiável em condições exigentes.
Um dos processos de fabricação mais importantes que determina o desempenho de um cartucho de filtro plissado é a soldagem de suas tampas plásticas. Uma solda fraca ou inconsistente pode criar canais de passagem, permitindo que líquidos ou gases não filtrados atravessem o cartucho. Mesmo um vazamento microscópico pode comprometer a qualidade do produto, reduzir a eficiência da filtragem ou levar a falhas dispendiosas do sistema.
Para superar esses desafios, os fabricantes estão adotando cada vez mais a tecnologia de soldagem por infravermelho (IV) sem contato. Ao contrário da soldagem tradicional por placa quente, a soldagem por infravermelho aquece os componentes plásticos sem contato físico, resultando em soldas mais limpas, maior consistência e vedações mais resistentes a vazamentos. Esse processo de fabricação avançado tornou-se a solução preferida para a produção de cartuchos de filtro plissados de alta qualidade que atendem aos rigorosos requisitos das aplicações de filtração modernas.
Um cartucho de filtro plissado consiste em vários componentes que devem funcionar em conjunto como uma única unidade de filtragem selada. Esses componentes normalmente incluem:
- Meio filtrante plissado
- núcleo de suporte interno
- gaiola protetora externa
- Tampas de plástico para as extremidades
- Adaptadores
- Anéis de vedação ou juntas de vedação
A conexão entre o meio filtrante e as tampas terminais é particularmente crítica. Durante a operação, todo o fluido do processo deve passar pelo meio filtrante. Se a solda da tampa terminal estiver defeituosa, o líquido ou gás pode contornar a camada de filtração, permitindo que contaminantes entrem no processo subsequente.
A soldagem à prova de vazamentos oferece diversas vantagens importantes:
- Garante a integridade completa da filtragem.
- Elimina vazamentos de bypass
- Melhora a confiabilidade do produto
- Prolonga a vida útil do cartucho
- Reduz as reclamações dos clientes
- Garante a conformidade com os rigorosos padrões da indústria.
- Aumenta a confiança em aplicações de filtração críticas.
Para indústrias onde a pureza do produto é essencial, como a fabricação de produtos farmacêuticos ou a produção de água ultrapura, a construção à prova de vazamentos não é opcional — é um requisito fundamental.
A soldagem por infravermelho é um processo de união térmica que utiliza radiação infravermelha para aquecer superfícies plásticas até atingirem sua temperatura de fusão. Uma vez atingida a temperatura necessária, os componentes são unidos sob pressão controlada para criar uma forte ligação molecular.
Diferentemente da soldagem convencional por placa quente, a fonte de calor nunca entra em contato com os componentes plásticos.
O processo básico de soldagem consiste em quatro etapas:
- Posicionamento dos componentes plásticos.
- Aquecimento das superfícies de junção com radiação infravermelha.
- Unir as superfícies fundidas sob pressão controlada.
- Resfriar o conjunto soldado, mantendo o alinhamento.
Como não há contato direto entre o elemento de aquecimento e as peças plásticas, a contaminação e os danos à superfície são significativamente reduzidos.
Como o elemento de aquecimento nunca entra em contato com o plástico, não há transferência ou aderência de material durante a produção.
Isso resulta em:
- Superfícies de solda mais limpas
- Manutenção reduzida
- Maior vida útil do equipamento
- Aparência do produto aprimorada
A radiação infravermelha aquece a superfície de soldagem de maneira uniforme.
O aquecimento uniforme proporciona:
- Profundidade de fusão consistente
- Geometria de solda estável
- Redução do estresse interno
- Maior qualidade de solda
Essa consistência é particularmente importante para cartuchos de filtro plissados de grande diâmetro.
O aquecimento por contato tradicional pode causar pressão excessiva ou superaquecimento localizado.
A soldagem por infravermelho minimiza:
- Distorção plástica
- Deformação
- Derretimento irregular
- defeitos superficiais
O resultado é uma maior precisão dimensional em todo o cartucho acabado.
Quando ambas as superfícies plásticas são aquecidas uniformemente antes da união, ocorre fusão molecular em toda a interface de soldagem.
Isso produz:
- Alta resistência mecânica
- Excelente desempenho de vedação
- Durabilidade a longo prazo
- Resistência confiável a vazamentos
Soldas resistentes são especialmente importantes para cartuchos que operam sob alta pressão ou frequentes flutuações de pressão.
Embora a soldagem por placa quente seja amplamente utilizada há muitos anos, a soldagem por infravermelho oferece diversas melhorias significativas.
| Recurso |
Soldagem tradicional com placa quente |
Soldagem infravermelha sem contato |
| Método de aquecimento |
Contato direto |
Radiação infravermelha sem contato |
| Limpeza da superfície |
O material pode aderir à placa de aquecimento. |
Processo de aquecimento limpo |
| Uniformidade de temperatura |
Moderado |
Excelente |
| Deformação Plástica |
Risco mais elevado |
Significativamente reduzido |
| Aparência da solda |
Pode variar |
Consistente e limpo |
| Manutenção |
Limpeza frequente necessária |
Requisitos de manutenção reduzidos |
| Consistência de produção |
Bom |
Excelente |
Para fabricantes que buscam produção em grande volume com qualidade consistente, a soldagem por infravermelho oferece vantagens claras.
Uma das inovações mais recentes em equipamentos de soldagem infravermelha é a integração da tecnologia de resfriamento a água.
Durante a produção contínua, os sistemas de aquecimento por infravermelho geram uma quantidade considerável de energia térmica. Sem um controle eficaz da temperatura, o calor excessivo pode afetar a consistência da soldagem.
Os sistemas de refrigeração a água oferecem diversas vantagens:
- temperaturas de operação estáveis
- Precisão de aquecimento aprimorada
- Redução da deriva térmica
- Ciclos de soldagem consistentes
- Vida útil prolongada do equipamento
- Melhor repetibilidade de produção
Ao manter condições operacionais ideais, os sistemas infravermelhos refrigerados a água proporcionam uma qualidade de soldagem confiável mesmo durante longos períodos de produção.
A fabricação moderna de cartuchos de filtro depende cada vez mais de linhas de produção automatizadas que integram a soldagem por infravermelho com outros processos de precisão.
Uma linha de produção típica inclui:
- Plissamento automático de meios filtrantes
- Corte de mídia de precisão
- Soldagem de costura central
- Soldagem infravermelha da tampa final
- Soldagem de adaptador
- Inspeção visual
- Testes de qualidade
- Embalagem
A automação melhora a eficiência da produção, garantindo que cada cartucho seja fabricado de acordo com parâmetros de processo idênticos.
Esse nível de consistência é difícil de alcançar por meio da montagem manual.
Mesmo com tecnologia de soldagem avançada, cada cartucho de filtro deve passar por testes de qualidade abrangentes antes do envio.
Os procedimentos de inspeção comuns incluem:
Os operadores examinam:
- Uniformidade da solda
- Acabamento da superfície
- Alinhamento de componentes
- Aparência geral

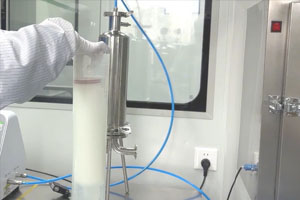

O cartucho montado é submetido a pressão interna para verificar se não ocorre vazamento nas juntas soldadas.
Para cartuchos de membrana, o teste do ponto de bolha confirma a integridade da membrana e a vedação adequada.
Este teste verifica se o cartucho pode suportar pressões além das condições normais de operação sem apresentar falhas estruturais.
Os testes de fluxo garantem que o cartucho soldado mantenha o desempenho de filtragem necessário sem perda excessiva de pressão.
Esses procedimentos de controle de qualidade ajudam a garantir que cada cartucho atenda às especificações do cliente e aos padrões da indústria.
A tecnologia de soldagem infravermelha sem contato é adequada para a fabricação de cartuchos de filtro utilizados em uma ampla gama de indústrias.
Cartuchos filtrantes plissados e de alto fluxo protegem sistemas de osmose reversa e equipamentos industriais de tratamento de água.
Os cartuchos à prova de vazamentos garantem a pureza do produto durante a filtração de bebidas, laticínios, óleos comestíveis e água engarrafada.
A filtração estéril exige cartuchos perfeitamente selados para manter a segurança do produto e a conformidade com as normas regulamentares.
Os sistemas de água ultrapura utilizados na fabricação de semicondutores dependem de cartuchos de filtro de precisão com zero vazamento por bypass.
As indústrias químicas exigem cartuchos de filtro duráveis, capazes de suportar fluidos agressivos e, ao mesmo tempo, manter um desempenho de vedação confiável.
Com a evolução contínua da tecnologia de fabricação, os sistemas de soldagem por infravermelho estão se tornando cada vez mais inteligentes e eficientes.
Os desenvolvimentos emergentes incluem:
- Monitoramento de processos assistido por IA
- Feedback de temperatura em tempo real
- Otimização automática dos parâmetros de soldagem
- Inspeção de qualidade por visão computacional
- Manutenção preditiva
- Emissores infravermelhos com eficiência energética
- Rastreabilidade digital da produção
- integração de manufatura inteligente
Essas inovações irão aprimorar ainda mais a consistência da produção, ao mesmo tempo que reduzem os custos de fabricação.
A construção à prova de vazamentos é um dos requisitos de qualidade mais importantes para os cartuchos de filtro plissados modernos. A integridade de cada junta soldada afeta diretamente o desempenho da filtragem, a confiabilidade do produto e a confiança do cliente.
A tecnologia de soldagem infravermelha sem contato transformou a fabricação de cartuchos filtrantes, proporcionando aquecimento mais limpo, distribuição uniforme de temperatura, ligações moleculares mais fortes e consistência de produção significativamente aprimorada. Quando combinada com tecnologia avançada de resfriamento a água, sistemas de montagem automatizados e controle de qualidade abrangente, a soldagem infravermelha permite que os fabricantes produzam cartuchos filtrantes de alta qualidade, capazes de atender aos exigentes padrões das indústrias de tratamento de água, farmacêutica, alimentícia e de bebidas, eletrônica e química.
À medida que as aplicações de filtração continuam a exigir maior desempenho e confiabilidade, os fabricantes que investem em tecnologia avançada de soldagem infravermelha sem contato estarão em melhor posição para produzir cartuchos de filtro à prova de vazamentos, com qualidade consistente, maior vida útil e satisfação superior do cliente. Esse processo de soldagem inovador não só aprimora a eficiência da fabricação, como também ajuda a definir a próxima geração de produtos de filtração de alto desempenho.
