Como fazer cartuchos de filtro plissados em cápsula
visualizações : 8
autor : indrofiltermachine.com
tempo de atualização : 2025-05-18 11:19:05
Como fazer cartuchos de filtro plissados em cápsula? Cartuchos filtrantes plissados em cápsula são componentes essenciais na filtração de precisão, amplamente utilizados nas indústrias farmacêutica, de alimentos e bebidas, microeletrônica e laboratorial. Seu design compacto, alta eficiência e praticidade os tornam ideais para aplicações de filtração de pequenos volumes, onde higiene e integridade são essenciais. Este artigo o guiará por todo o processo de fabricação de cartuchos filtrantes plissados em cápsula, com foco no uso de sistemas de automação avançados, especialmente os equipamentos fornecidos pela Shanghai INDRO — líder do setor em máquinas de filtração.
Exploraremos cada etapa principal do processo de fabricação, com ênfase específica na máquina de soldagem de tampas de filtro INDRO , na linhade máquinas de montagem de cartuchos de filtro plissados INDRO e no sistema de soldagem de tampas de cartuchos de filtro infravermelho INDRO , que juntos permitem a produção precisa, consistente e eficiente de cartuchos de filtro de cápsula de alta qualidade.
1. Compreendendo os cartuchos de filtro plissados de cápsula Antes de nos aprofundarmos no processo de fabricação, é importante entender a estrutura e a função dos cartuchos de filtro plissados em cápsula. Esses filtros são unidades compactas que normalmente incluem:
Uma membrana plissada ou mídia de profundidade
Núcleos de suporte interno e externo
Tampas de extremidade (geralmente termoplásticos como PP ou PES)
Uma cápsula integrada (com ou sem opções de ventilação/alívio de pressão)
Esses cartuchos são esterilizáveis, descartáveis e prontos para uso, sem a necessidade de invólucros de filtro, o que os torna ideais para aplicações de alta pureza.

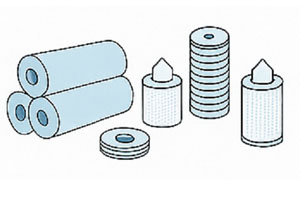

2. Preparação da matéria-prima A primeira etapa da fabricação de cartuchos filtrantes plissados em cápsula envolve a preparação cuidadosa das matérias-primas. Os principais materiais incluem:
Membrana filtrante : geralmente feita de PES, PTFE, PVDF ou náilon.
Camadas de suporte : PP fundido ou mídia não tecida para dar suporte à membrana plissada.
Tampas e materiais do alojamento : feitos de polipropileno virgem ou outros polímeros compatíveis.
Elementos de vedação : como anéis de vedação ou materiais de soldagem térmica.
Todos os materiais devem atender a rigorosos padrões de qualidade de limpeza, compatibilidade química e desempenho de filtragem. 3. Pregas e corte de membrana A membrana de filtração é plissada para aumentar a área de superfície e maximizar a vazão e a capacidade de retenção de sujeira.Esse processo é automatizado por meio de máquinas de plissar. A membrana e suas camadas de suporte são combinadas e, em seguida, plissadas em dobras uniformes.
Após a prega, o material é cortado em comprimentos precisos, adequados ao tamanho da cápsula. A automação garante precisão e minimiza o desperdício de material.
4. Inserção e montagem do núcleo do filtro Após a preparação da mídia plissada, ela é enrolada e inserida em uma estrutura central interna. Esta etapa é crucial, poiso núcleo fornece resistência mecânica e suporte.

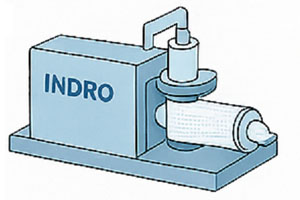

A linha de máquinas de montagem de cartuchos de filtro plissados INDROdesempenha um papel central aqui. Este sistema avançado e de alta velocidade automatiza:
Enrolando e inserindo a mídia plissada no núcleo interno
Ajustando a gaiola externa ou jaqueta
Posicionando o cartucho corretamente para soldagem
O uso desta linha de máquinas garante uma produção de alta velocidade com excelente consistência, repetibilidade e integridade do produto. Os sistemas de controle e sensores inteligentes da INDRO garantem tolerâncias rigorosas e minimizam o erro humano durante a etapa de montagem.

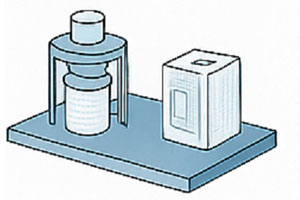

5. Soldagem da tampa final Uma das etapas mais críticas da fabricação de cartuchos filtrantes plissados em cápsula é a soldagem das tampas. As tampas não apenas vedam o meio filtrante, mas também garantem a integridade estrutural e permitem a direção do fluxo e a instalação adequados.

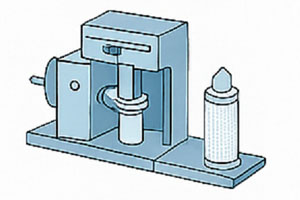

Os métodos tradicionais de soldagem geralmente causam deformação ou ligação irregular, especialmente com termoplásticos.A INDRO resolveu essesdesafios com sua máquina de soldagem de tampas de filtro INDRO de última geração. Características da máquina de solda de tampas de filtro INDRO
Soldagem térmica de precisão com controles de temperatura e tempo ajustáveis
Distribuição uniforme de calor para evitar deformação da tampa
Operação totalmente automatizada, reduzindo a dependência de mão de obra
Integração com sistemas upstream e downstream na linha de montagem
Com este equipamento, o filtro plissado é soldado com segurança às tampas superior e inferior, formando uma vedação à prova de vazamentos que garante a integridade da filtragem sob alta pressão.

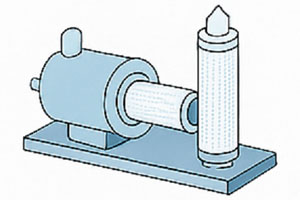

6. Soldagem de tampas de extremidade por infravermelho para desempenho superior Para cartuchos de filtro de cápsula de alta qualidade, o sistemade soldagem de tampas de cartucho de filtro infravermelho INDRO oferece uma solução de alto nível. A tecnologia de soldagem infravermelha evita o contato direto, eliminando assim os riscos de contaminação e proporcionando soldas mais uniformes e precisas. Vantagens do Sistema de Soldagem Infravermelho INDRO
Soldagem ultralimpa e sem contato, ideal para aplicações farmacêuticas e de biotecnologia
Controle de calor superior para membranas delicadas
Sistema integrado de resfriamento de água para preservar as propriedades do meio filtrante
O feedback de circuito fechado garante qualidade de soldagem consistente
O sistema é particularmente benéfico ao trabalhar com materiais de alto desempenho, como PTFE, ou quando é necessária conformidade regulatória rigorosa.
Isso faz do sistema de soldagem de tampas de cartuchos de filtro infravermelho INDRO a escolha preferida entre os fabricantes que buscam o mais alto padrão na produção de cartuchos de filtro de cápsula plissada.
7. Montagem da cápsula Após a soldagem do filtro plissado em uma configuração de cápsula, a camada externa e as interfaces de conexão são fixadas. Isso pode incluir:
Conexões de entrada e saída (por exemplo, espigas de mangueira, braçadeiras sanitárias triplas)
Portas de ventilação ou portas de amostragem
Mecanismos de alívio de pressão (se necessário)
Esta etapa também inclui a selagem final e a marcação ou etiquetagem a laser para identificação do produto.
A linha de máquinas de montagem de cartuchos de filtro plissados INDRO integra essas etapas com posicionamento automatizado, selagem ultrassônica ou térmica e serialização opcional ou marcação por código de barras.

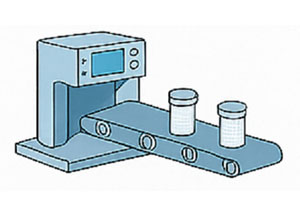

8. Teste de integridade e controle de qualidade Cada cartucho de filtro plissado com cápsula deve passar por rigorosos controles de qualidade antes de ser liberado. Os testes de integridade comuns incluem:
Teste de ponto de bolha
Teste de fluxo de difusão
Teste de fluxo direto ou decaimento de pressão
Equipamentos automatizados de teste de integridade podem ser integrados à linha de montagem INDRO, garantindo 100% de testes em linha sem interromper o fluxo de produção. Outras verificações de qualidade incluem inspeção visual, medição dimensional e avaliação da integridade mecânica.
Todos os resultados são registrados digitalmente para rastreabilidade e conformidade com os padrões ISO e GMP.
9. Limpeza, Esterilização e Embalagem Dependendo da aplicação, os cartuchos filtrantes de cápsulas podem passar por processos de limpeza ou esterilização como:
Enxágue com água ultrapura
Irradiação gama
Simulação ou validação de vapor no local (SIP)
Após a esterilização (se necessário), os cartuchos são secos e embalados em ambientes de sala limpa, utilizando sistemas de embalagem automatizados. Cada filtro é embalado individualmente em bolsas ou sacos estéreis e lacrados, com etiquetagem clara para número do lote, data de fabricação e instruções de uso.

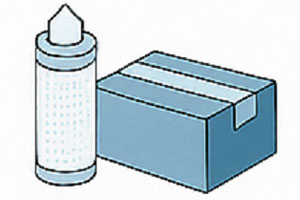

10. Inspeção Final e Embarque Uma inspeção visual final garante que as cápsulas estejam livres de defeitos, contaminantes ou erros de rotulagem. Após a aprovação, elas são embaladas de acordo com as especificações do cliente e enviadas com certificados de qualidade e documentação.
Os sistemas de rastreamento inteligente e compatíveis com MES da INDRO permitem rastreabilidade total da matéria-prima até a remessa final.
Conclusão: Automação para Excelência na Fabricação de Filtros A fabricação de cartuchos filtrantes plissados em cápsula é um processo de precisão que exige alto grau de limpeza, repetibilidade e garantia de qualidade. O uso de automação avançada e tecnologia de soldagem — especialmente de um fabricante confiável como a Shanghai INDRO — aumenta significativamente a confiabilidade, a segurança e a produtividade do processo.
Aproveitando:
os fabricantes podem atender à crescente demanda global por filtros de cápsula de alta qualidade com confiança e eficiência.
À medida que as indústrias continuam a exigir melhor desempenho de filtragem, adotar essas tecnologias não é mais uma opção: é uma necessidade para uma fabricação competitiva.
