Montagem de cartuchos de alto fluxo: gerenciando os desafios de produção de grande diâmetro
Os cartuchos filtrantes de alto fluxo tornaram-se cada vez mais importantes nos modernos sistemas de filtração industrial. Indústrias como tratamento de água, petróleo e gás, geração de energia, alimentos e bebidas e processamento químico exigem soluções de filtração capazes de lidar com altas taxas de fluxo, mantendo excelente eficiência de filtração e longa vida útil. Os cartuchos de alto fluxo são projetados com diâmetros significativamente maiores e maior capacidade de retenção de sujeira em comparação com os cartuchos filtrantes plissados tradicionais.
No entanto, a produção e a montagem de cartuchos de alto fluxo e grande diâmetro apresentam diversos desafios de fabricação. Desde o projeto estrutural e a compatibilidade dos componentes até a tecnologia de soldagem e o controle de automação, cada etapa do processo de montagem deve ser cuidadosamente otimizada. Este artigo explora os principais desafios envolvidos na montagem de cartuchos de alto fluxo e as soluções práticas que os fabricantes utilizam para garantir uma produção confiável e eficiente.
Entendendo o design de cartuchos de alto fluxo
Os cartuchos de alto fluxo diferem dos cartuchos de filtro convencionais principalmente em tamanho e capacidade de desempenho. Os cartuchos padrão típicos medem de 2,5 a 2,75 polegadas de diâmetro, enquanto os cartuchos de alto fluxo podem atingir diâmetros de 6 polegadas ou até maiores. O diâmetro maior permite que o cartucho processe volumes de líquido significativamente maiores, mantendo uma baixa perda de pressão.
Um cartucho de filtro de alto fluxo típico consiste em vários componentes principais:
- Meio filtrante plissado
- núcleo de suporte interno
- gaiola protetora externa
- Tampas de plástico para as extremidades
- Elementos de vedação, como anéis de vedação.
- malha ou manga protetora externa
Devido à estrutura de maior porte, cada componente deve manter excelente precisão dimensional e resistência mecânica. Mesmo pequenas variações na qualidade dos componentes podem afetar a eficiência da montagem e o desempenho final do produto.
Desafio 1: Manter a estabilidade estrutural
Uma das principais dificuldades na montagem de cartuchos de grande diâmetro é manter a estabilidade estrutural durante a produção. O conjunto de filtros plissados maiores tende a ser mais flexível e menos rígido do que os cartuchos menores.
Durante a montagem, o suporte inadequado pode levar a:
- Deformação de pregas
- Espaçamento irregular das pregas
- Colapso do conjunto de filtros
- Dificuldade em inserir o núcleo interno ou a gaiola externa.
Para resolver esse problema, os fabricantes costumam usar núcleos internos e gaiolas externas de plástico reforçado. Esses componentes estruturais fornecem suporte mecânico à mídia plissada e mantêm o formato do cartucho durante a operação.
As estruturas plásticas moldadas por injeção são comumente utilizadas porque oferecem:
- Alta consistência dimensional
- Excelente resistência à corrosão
- Leveza e, ao mesmo tempo, propriedades mecânicas robustas.
- Compatibilidade com sistemas de montagem automatizados
Um suporte estrutural adequado garante que o cartucho suporte alta pressão de fluxo sem deformação.
Desafio 2: Precisão de componentes plásticos de grandes dimensões
Os cartuchos de alto fluxo exigem componentes plásticos maiores do que os filtros padrão. Isso inclui tampas de extremidade de grande diâmetro, gaiolas externas e núcleos internos. Produzir essas peças com qualidade consistente pode ser tecnicamente complexo.
As principais questões incluem:
- Deformação do molde durante a moldagem por injeção
- Resfriamento desigual de materiais plásticos
- Controle de tolerância dimensional
- Deformação ou encolhimento
Os moldes de injeção de grandes dimensões devem ser cuidadosamente projetados para garantir um fluxo uniforme do material e uma distribuição adequada do resfriamento. Materiais de polipropileno de alta qualidade são comumente utilizados devido à sua excelente resistência química e fortes características de adesão durante a soldagem.
Os fabricantes também utilizam processos rigorosos de inspeção de qualidade para garantir que todos os componentes plásticos atendam às tolerâncias precisas antes de entrarem na linha de montagem.
Desafio 3: Manuseio de grandes conjuntos de filtros plissados
O conjunto de filtros plissados é o coração do cartucho. Em filtros de alto fluxo, o conjunto de filtros plissados tem uma circunferência muito maior, o que dificulta o manuseio durante a montagem.
Algumas dificuldades comuns incluem:
- Manter um espaçamento consistente entre as pregas
- Prevenção de danos às pregas durante a transferência
- Garantir o alinhamento correto com as tampas de extremidade.
- Evitar compressão ou distorção
Para solucionar esses problemas, sistemas automatizados de posicionamento de pregas e dispositivos de montagem guiada são frequentemente utilizados. Esses sistemas ajudam a manter a geometria da embalagem plissada durante todo o processo de produção.
Malha ou rede de suporte também é frequentemente adicionada ao tecido plissado para melhorar a integridade estrutural e evitar o colapso das pregas durante a operação.
Desafio 4: Soldagem da tampa final para filtros de grande diâmetro
A soldagem da tampa final é uma das etapas mais críticas na montagem de cartuchos de alto fluxo. O grande diâmetro aumenta significativamente a complexidade desse processo.
Os sistemas de soldagem tradicionais projetados para cartuchos padrão podem não fornecer aquecimento uniforme em uma grande área. Isso pode resultar em:
- Soldas irregulares
- Áreas de ligação fraca
- Possíveis caminhos de fuga
- Falha do produto durante a operação
É necessária tecnologia de soldagem avançada para garantir uma adesão consistente entre o meio filtrante e as tampas plásticas.

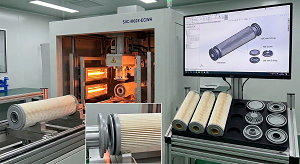

Os modernos sistemas de soldagem por infravermelho são amplamente utilizados para cartuchos de filtro de grande diâmetro. O aquecimento por infravermelho proporciona distribuição uniforme de energia e controle preciso da temperatura. Comparados aos métodos de aquecimento tradicionais, os sistemas avançados de infravermelho oferecem diversas vantagens:
- Aquecimento uniforme em grandes superfícies de soldagem
- Deformação térmica reduzida
- Resistência de solda forte e consistente
- Ciclos de produção mais rápidos
Alguns sistemas avançados também incorporam estruturas refrigeradas a água para estabilizar o processo de aquecimento e manter uma qualidade de soldagem consistente durante a produção contínua.
Desafio 5: Precisão de Alinhamento e Montagem
Como os cartuchos de alto fluxo contêm componentes maiores, o alinhamento preciso torna-se ainda mais crítico durante a montagem. Qualquer desalinhamento entre o conjunto de filtros, o núcleo interno e as tampas pode levar a:
- Desempenho de vedação deficiente
- Tensão mecânica nos componentes
- Eficiência de filtragem reduzida
- Vida útil do produto mais curta
Para evitar esses problemas, as linhas de montagem modernas utilizam dispositivos de fixação de precisão e sistemas de posicionamento servo-controlados. Esses sistemas garantem que todos os componentes estejam corretamente alinhados antes da soldagem ou da montagem final.
Os sistemas automatizados de inspeção também podem verificar o posicionamento dos componentes antes do início do processo de soldagem, reduzindo o risco de defeitos.
Desafio 6: Eficiência de Produção e Automação
Cartuchos de alto fluxo são comumente usados em sistemas de filtração industrial de grande escala, que exigem alta capacidade de produção. No entanto, a montagem manual de cartuchos grandes é ineficiente e pode levar à inconsistência na qualidade do produto.
Para atender à crescente demanda do mercado, muitos fabricantes introduziram linhas de montagem automatizadas projetadas especificamente para cartuchos de grande diâmetro.
Os sistemas automatizados podem executar tarefas como:
- Inserção do núcleo interno
- Posicionamento da embalagem plissada
- Soldagem da tampa final
- Alinhamento de componentes
- Inspeção final
Os sistemas de montagem servoacionados proporcionam um controle preciso do movimento, melhorando tanto a velocidade de produção quanto a repetibilidade. A automação também reduz os custos de mão de obra, garantindo padrões de fabricação consistentes.
Controle de Qualidade na Fabricação de Cartuchos de Alto Fluxo
Dada a complexidade da montagem de cartuchos de alto fluxo, um rigoroso controle de qualidade é essencial. Os fabricantes normalmente implementam várias etapas de inspeção ao longo do processo de produção.
Os principais controles de qualidade incluem:
- Inspeção dimensional de componentes plásticos
- Verificação da integridade das pregas
- Teste de resistência da soldagem
- Teste de vazamento
- Teste de resistência à pressão
Equipamentos de teste avançados podem simular condições reais de operação para garantir que o cartucho final atenda aos requisitos de desempenho da indústria.
O controle de qualidade consistente ajuda a prevenir falhas em aplicações de filtração críticas, onde a confiabilidade é essencial.
Tendências futuras na produção de cartuchos de alto fluxo
Com o aumento contínuo das demandas por filtração industrial, os designs de cartuchos de alto fluxo continuarão a evoluir. Diversas tendências estão moldando o futuro desse segmento de produtos.
1. Materiais aprimorados
Novos materiais poliméricos com maior resistência mecânica e química estão sendo desenvolvidos para componentes de filtros. Esses materiais melhoram a durabilidade e ampliam a gama de aplicações de filtração compatíveis.
2. Tecnologias Avançadas de Soldagem
Sistemas de soldagem inovadores, com controle de temperatura e eficiência energética aprimorados, estão ajudando os fabricantes a obter uma colagem mais forte e confiável das tampas de extremidade.
3. Manufatura Inteligente
Sistemas de monitoramento digital e sensores inteligentes estão sendo cada vez mais integrados às linhas de montagem de cartuchos de filtro. Essas tecnologias permitem o monitoramento em tempo real da temperatura, pressão e alinhamento durante a produção.
4. Níveis mais elevados de automação
Linhas de produção totalmente automatizadas estão se tornando mais comuns, permitindo que os fabricantes produzam grandes volumes de cartuchos de alto fluxo, mantendo uma qualidade consistente.
Conclusão
Os cartuchos filtrantes de alto fluxo desempenham um papel vital nos modernos sistemas de filtração industrial devido à sua capacidade de processar grandes volumes de líquido com baixa perda de pressão. No entanto, a montagem de cartuchos de grande diâmetro apresenta desafios significativos de fabricação.
Manter a estabilidade estrutural, produzir componentes plásticos precisos, manusear embalagens de mídia plissadas de grande porte, garantir a soldagem confiável das tampas e obter um alinhamento preciso na montagem são fatores críticos para o sucesso da produção.
Ao adotar tecnologias de fabricação avançadas, sistemas de montagem automatizados e procedimentos rigorosos de controle de qualidade, os fabricantes podem superar esses desafios com eficácia. À medida que a tecnologia de filtração continua a evoluir, as inovações em materiais, métodos de soldagem e fabricação inteligente aprimorarão ainda mais a eficiência e a confiabilidade da produção de cartuchos de alto fluxo.
Processos de montagem eficientes não só garantem a qualidade do produto, como também atendem à crescente demanda global por soluções de filtragem industrial de alto desempenho.
